AST埃斯特SEL-32D在线选择性焊接机：高效精密PCB焊接解决方案效精密PCB焊接
作者：
2025-08-14 17:44

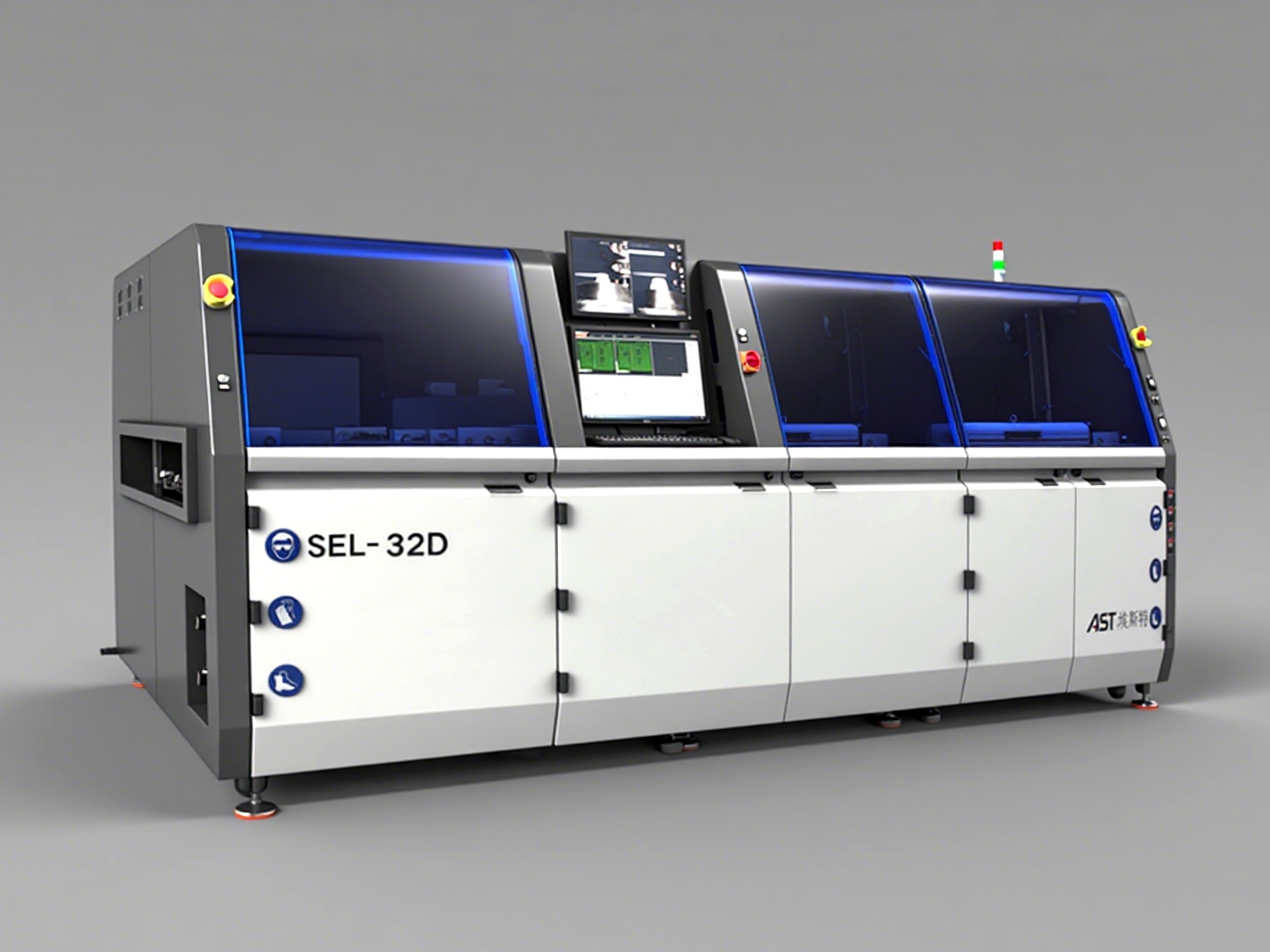

在追求高效率和高质量的电子制造领域，选择性焊接工艺对确保最终产品可靠性至关重要。AST埃斯特推出的SEL-32D选择性焊接机，凭借其创新的在线式设计、精密的分段焊接控制以及稳定的性能参数，已成为满足现代SMT后段焊接需求的理想工业设备。
在线式设计提升整体生产效率

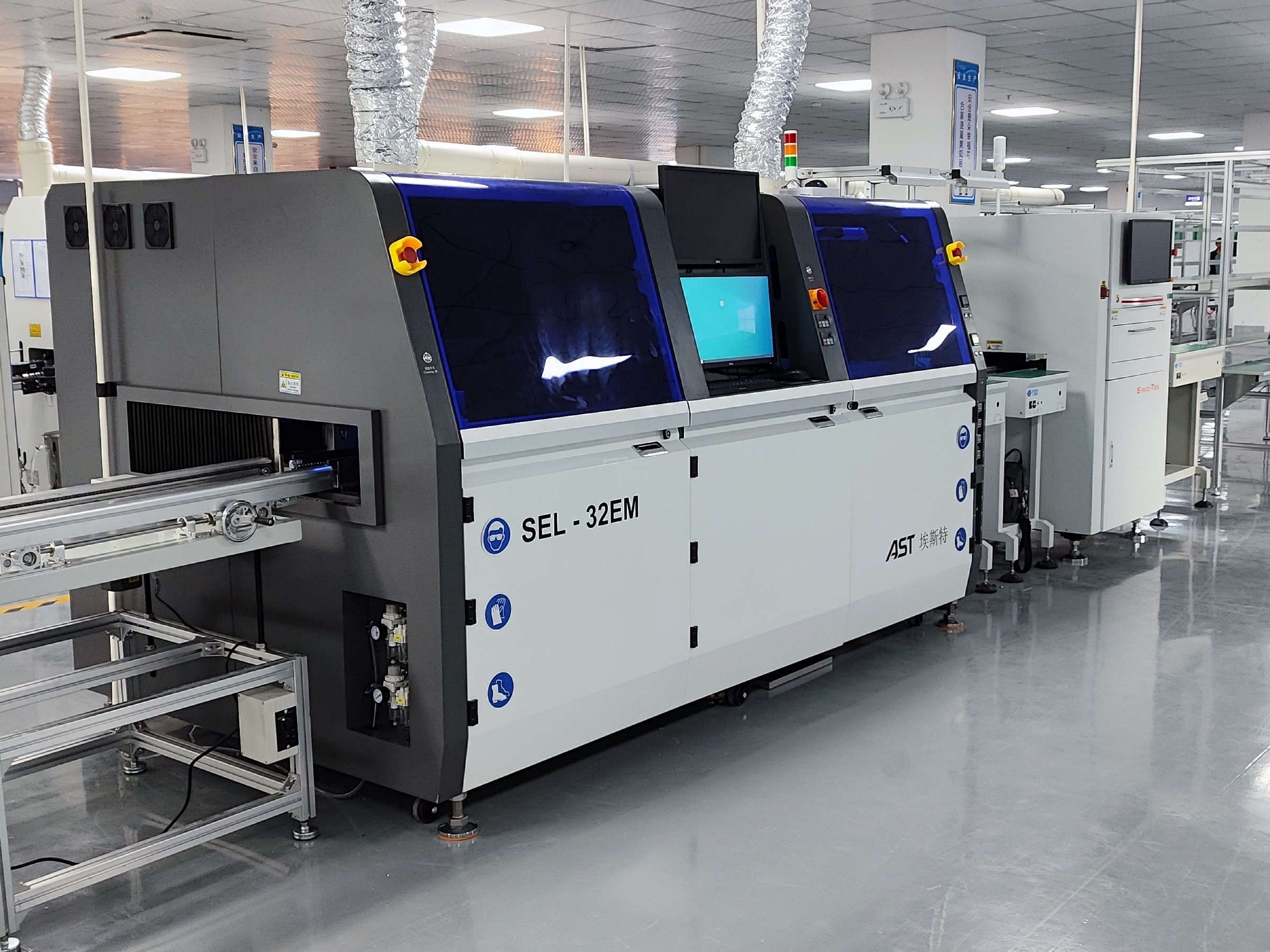

AST埃斯特SEL-32D的核心优势在于其在线传输机型设计。该机能够无缝集成到自动化生产流水线中，与前段设备（如插件机或检测设备）实现连机生产。这种设计显著提升了生产线的连贯性：
-
自动化流转： PCB板在工序间自动传输，消除人工放置/取板环节，减少操作错误风险。
-
效率最大化： 减少生产停顿，缩短整体生产周期，显著提升产能。
-
降低人工成本： 降低对人工操作的依赖，优化人力资源配置。
分段式精密焊接工艺保障质量
SEL-32D采用精心设计的喷雾、预热、双缸焊接 + 双缸焊接分段工艺，确保每个环节精准受控：
-
精准喷雾： 助焊剂均匀覆盖焊点区域，为后续焊接打下坚实基础。
-
有效预热： 降低焊接过程热冲击，保护PCB和敏感元件免受热应力损伤。
-

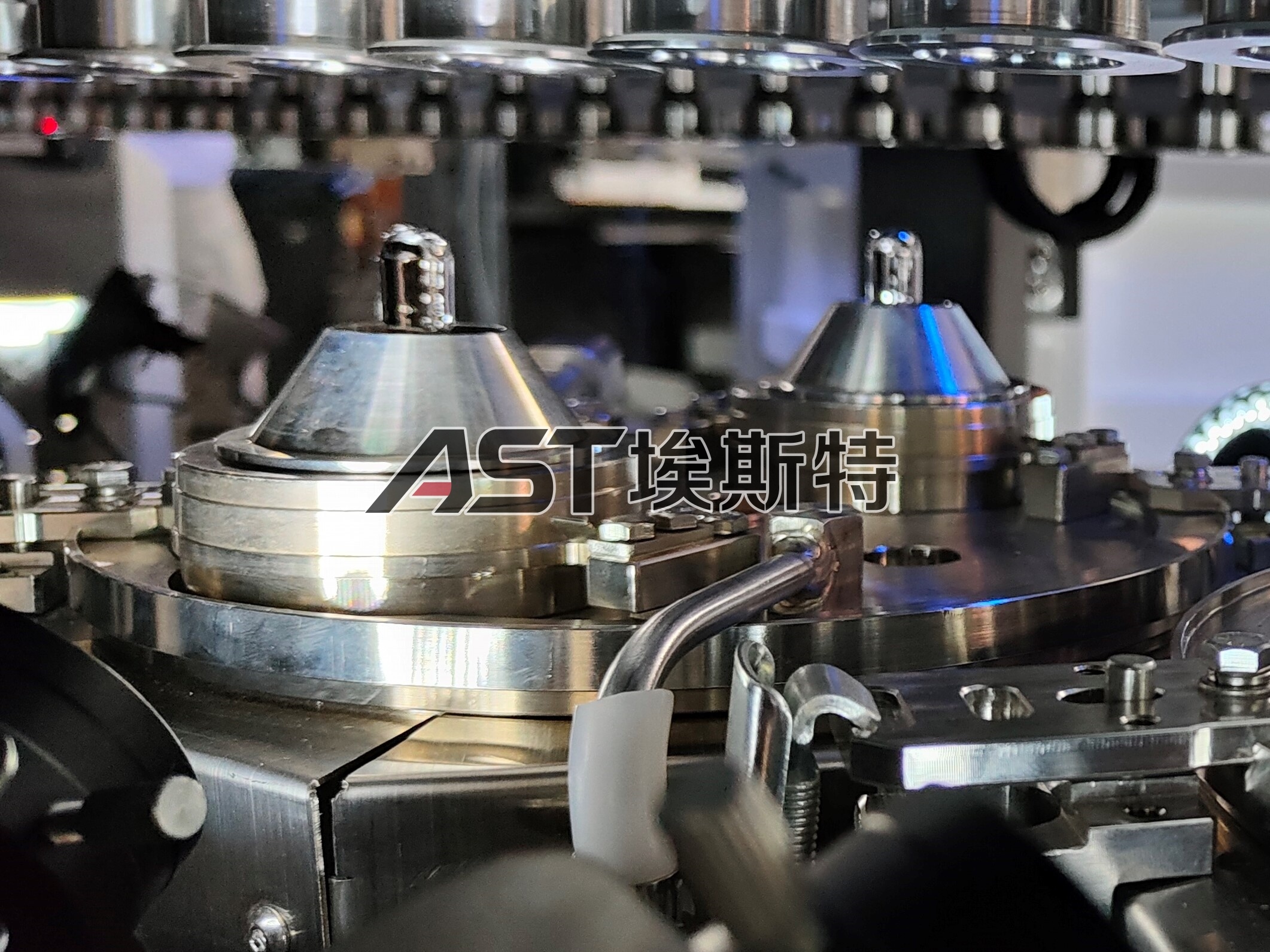

双缸焊接系统： 提供充沛且高度稳定的焊接能量输出，尤其擅长应对高密度PCB、异形元件或大热容焊点的挑战，确保焊接一致性与高可靠性。
独立运动平台实现精密控制
设备配置了独立控制的喷雾运动平台和焊接运动平台，带来卓越的操作灵活性与精度：
-
喷雾平台： 可针对不同PCB设计，精确编程助焊剂喷射位置与用量，避免浪费和污染。
-
焊接平台： 依据预设轨迹和参数，驱动焊锡头进行高精度点对点焊接。
-
优化灵活性： 两个平台可独立或协同运行调整，极大增强了焊接工艺对复杂产品的适应性和制程可控性。
广泛的PCB尺寸与厚度兼容性
SEL-32D拥有出色的焊接尺寸兼容能力：
-
最大PCB尺寸： 支持宽460mm x 长508mm (约18" x 20") 的电路板。
-
适用范围广： 轻松处理从大型工业控制板到小型消费电子产品PCB的多样化焊接任务。
-
厚度适应性： 稳定焊接厚度范围在 0.2mm 至 6.0mm 之间的PCB板，满足绝大多数应用场景需求。
稳定可靠的设备核心规格
SEL-32D的设计注重长期运行的稳定性和可靠性，关键参数如下：
1.电源与能耗：
-
总功率： 39 kW
-
运行功率： 10 - 14 kW (优化设计平衡性能与能耗)
-
电源要求： 三相五线制 380V 50Hz (工业标准电源保障稳定运行)
2.工艺气体要求：
-
压缩空气：
压力：0.4 - 0.6 MPa
流量：8 - 12 L/min
-
氮气 (N2) 保护：
压力：0.4 - 0.6 MPa
流量：> 8 m³/h (立方米/小时)
纯度：> 99.998% (高纯度氮气有效减少焊点氧化，提升润湿性和外观)
3.传输与运动系统：
-
传输方式：
喷雾/预热段：链条导轨
焊接段：滚轮
-
传输宽度： 100 - 600 mm (可调，适应不同板宽)
-
传输方向： 左->右 (标准，可选右->左)
-
承载重量： < 10 kg
-
传输高度： 900 ±30 mm (符合人体工学或产线高度)
-
运动控制：
系统：闭环伺服控制
驱动：松下电机与伺服
机构：滚珠丝杠 + 精密滑轨
定位精度：±0.05 mm (确保焊点位置精准无误)
面向未来的高竞争力选择性焊接方案
AST埃斯特SEL-32D选择性焊接机通过其在线集成能力、分段精密焊接工艺、独立运动控制平台、广泛的尺寸兼容性以及坚固可靠的工业级规格，在电子制造焊接领域确立了强大的优势。它不仅是提升生产效率和焊接良率的关键设备，更能灵活适应多品种、小批量的生产趋势，为电子制造企业提供高效、稳定、高精度的焊接解决方案，有效降低生产成本并保障产品质量。
寻找提升SMT产线后端焊接效率与质量的可靠设备？AST埃斯特SEL-32D选择性焊接机值得深入了解。
