AST埃斯特选择性波峰焊设备结构解析
作者：
2025-07-09 10:37
在电子制造领域，AST埃斯特选择性波峰焊设备凭借高效、精准的焊接性能广受青睐。其核心结构包括送板系统、助焊剂喷涂系统、预热系统、焊接系统和控制系统，各模块协同运作，确保高质量焊接。

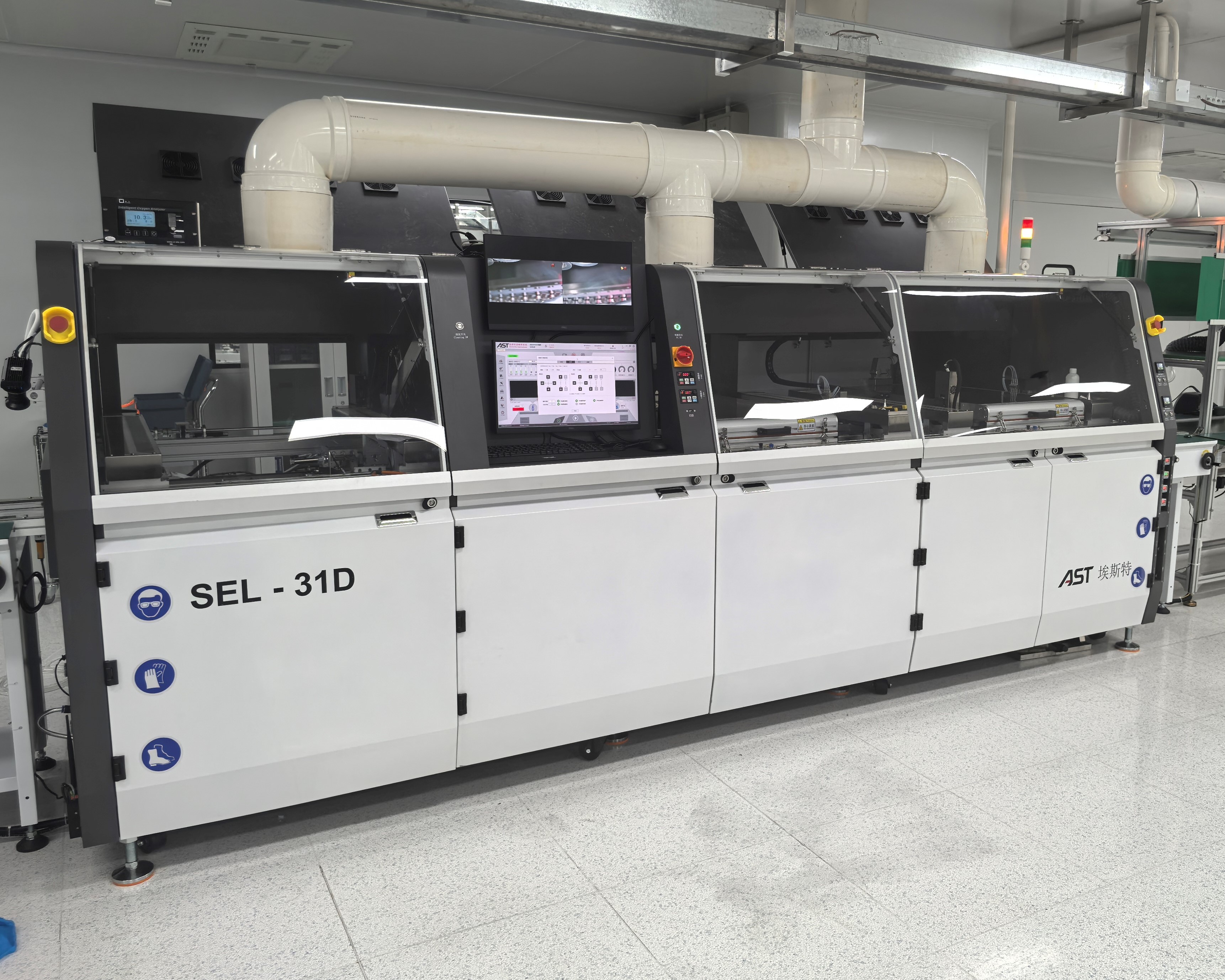

AST埃斯特SEL-31D选择性波峰焊设备
1. 送板系统
作为设备起始部分，送板系统负责将电路板精确输送至焊接区，由传送带、导轨和驱动装置组成。传送带采用耐高温防静电材质，确保PCB平稳传输；导轨提供精准路径，防止偏移；伺服驱动系统可调节速度（1.2-1.8m/min），适应不同生产节拍。
2. 助焊剂喷涂系统
该系统通过微滴喷射技术（喷涂精度±0.2mm）在焊点局部喷涂助焊剂，减少浪费。核心组件包括：
- 储存罐：带液位监测，确保助焊剂持续供应；
- 压电喷头：支持无接触式喷涂，避免污染；
- 视觉定位：结合CCD相机，实现高精度对位（适用于0.5mm间距焊盘）。
3. 预热系统
采用红外或热风加热，分区控温（3-5温区），将PCB均匀加热至100-150℃，减少热冲击。温度传感器实时反馈数据，PID算法调控功率，温差控制在±5℃内，尤其适合多层板与柔性板。
4. 焊接系统
核心部件为锡炉、波峰发生器和焊接头：
- 锡炉：恒温控制（无铅焊料250±2℃），配备抗氧化装置；
- 波峰发生器：电磁泵产生层流波（波高1-3mm），确保焊点填充饱满；
- 焊接头：多轴联动，可倾斜焊接，解决QFN等封装阴影效应。
5. 控制系统
基于工业PC与PLC，集成以下功能：
- 参数编程：存储不同产品的焊接曲线（速度、温度、时间）；
- 实时监控：检测波峰高度、助焊剂流量等关键参数；
- 故障诊断：自动报警并提示异常（如锡渣堆积、喷头堵塞）。
AST埃斯特设备通过模块化设计实现高精度焊接，适用于汽车电子、通信设备等高端制造领域。掌握其结构原理可优化工艺并提升维护效率，助力企业降本增效。
