AST SEL-31 单头选择性波峰焊——智能焊接新选择

作者：

2025-08-27 11:06

随着电子制造行业的快速发展，高精度、智能化、可追溯的焊接工艺 已经成为企业提升竞争力的关键。传统波峰焊和手工焊在面对复杂的 PCB 板卡时，往往难以兼顾 效率、品质与成本。为此，AST 推出全新 SEL-31 单头选择性波峰焊，以 高精度焊接、模块化设计、全自动控制 为核心优势，为客户提供灵活可靠的生产解决方案。

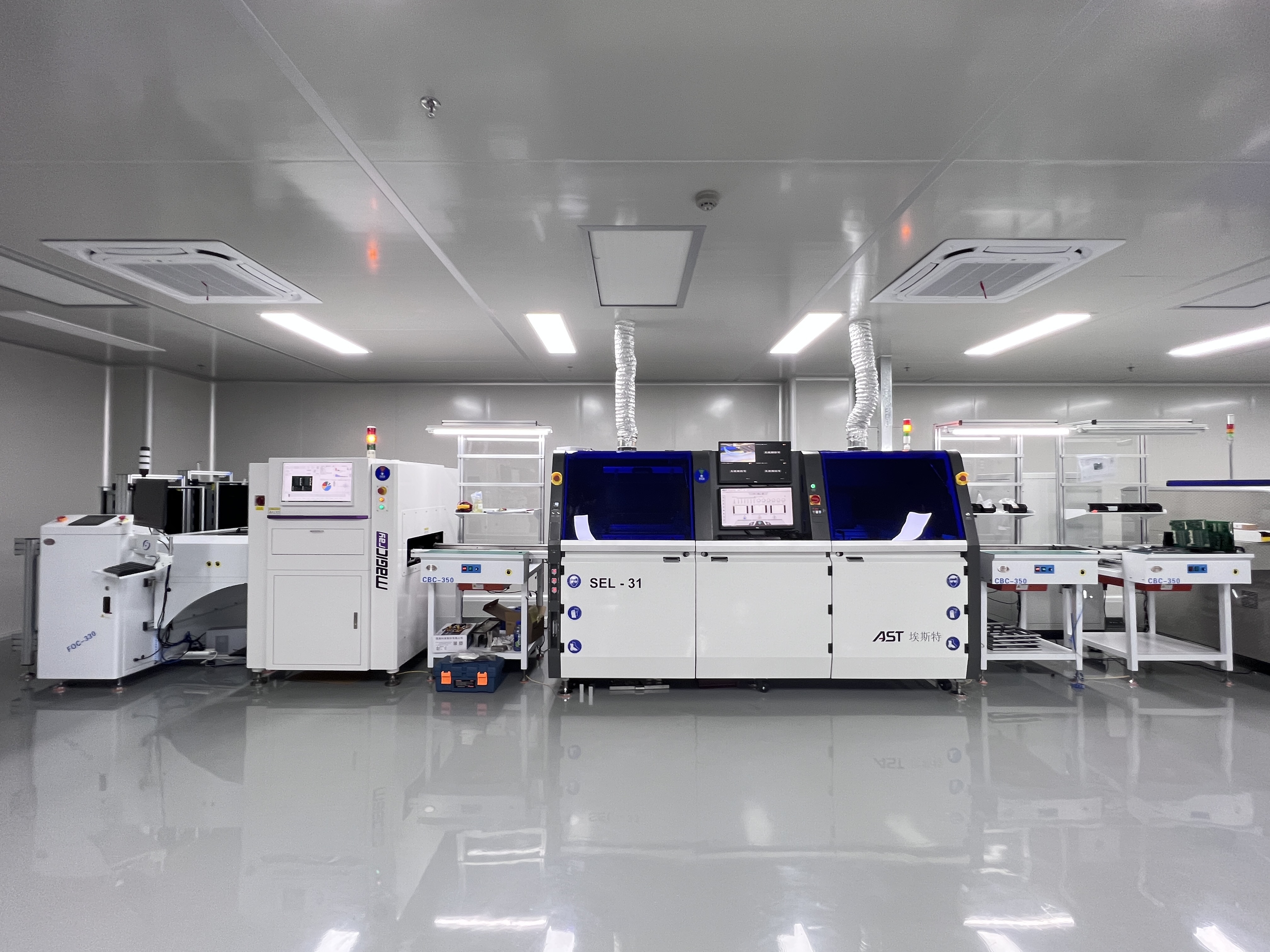

AST埃斯特SEL-31选择性波峰焊

系统工艺路线（System Process）

AST SEL-31 实现了 喷雾 → 预热 → 焊接 三段式全流程工艺，能够有效保证焊接的一致性与稳定性。

1.精准喷雾：进口高频喷射阀，助焊剂点喷精细，避免过量浪费。

2.分区预热：下部红外加热 + 上部热风 + 上部 IR 补偿，满足复杂 PCB 的热需求。

3.智能焊接：电磁泵驱动的 13KG 锡炉，结合氮气在线加热系统，有效减少氧化物，保证焊点光亮饱满。

方案优点概述（Advantageous）

▷ 全功能在线机型：喷雾、预热、焊接三合一，适配全自动产线。

▷ 高效 PCB 传输：分段式独立传输导轨，大幅提升生产效率。

▷ 焊接品质稳定：直通率显著提升，返修率降低。

▷ 灵活组线：SMEMA 通讯接口，支持模块化产线布局。

▷ 复杂工艺适配：上下双重预热 + IR 补偿，满足不同 PCB 工艺需求。

▷ 全电脑控制：参数一键设定与保存，自动生成配置文件，便于追溯。

标准配置（Standard Configuration）

系统模块	功能亮点
控制系统	工控机 + 显示器，实时相机监控，工艺参数全程追溯
喷雾系统	进口喷射阀 + 助焊剂恒压储罐，喷雾稳定精准
预热系统	顶部热风 + 底部红外，温度可调，支持预热补偿
焊接系统	13KG 电磁泵锡炉，316L 不锈钢内胆，氮气在线加热
运动系统	松下伺服驱动 + 全铝铸造平台，定位精度 ±0.05mm
输送系统	分段独立驱动导轨，配合 PCB 夹持装置，确保精准对位
智能软件	自主研发 Windows 系统，支持离线编程、路径优化、波峰自动校正

关键技术亮点

1.智能软件控制

▷ 支持 离线编程 + Gerber 文件导入 + 相机扫描编程，操作简便。

▷ 自动波峰高度校正，确保长期稳定生产。

▷ 全面工艺数据存储，便于 工艺追溯 与重复生产。

2.高精度运动平台

▷ 松下伺服驱动 + 滚珠丝杆直线导轨，保证 ±0.05mm 精度。

▷ 轻量化铝铸平台，运动平稳，噪音低。

3.高效喷雾系统

▷ 高频喷射阀，喷雾直径细小，均匀覆盖。

▷ 助焊剂恒压储存，保证喷雾稳定性。

▷ 喷嘴自动清洁 + 堵塞检测（选配），减少人工维护。

4.先进预热与焊接技术

▷ 上热风 + 下红外预热，温度可精确调节。

▷ 焊接区 IR 补偿，有效防止温度下降。

▷ 316L 不锈钢锡炉内胆 + 电磁泵驱动，锡波稳定耐用。

▷ 标配氮气加热，减少焊渣，提高焊点质量。

主要技术参数（Technical Specifications）

项目	参数
型号	SEL-31
外形尺寸	L2853 × W1645 × H1630mm
运行功率	7–10KW
PCB 最大尺寸	508 × 460mm
PCB 最小边距	≥5mm
运动系统精度	±0.05mm
锡炉容量	13KG
锡炉最高温度	350℃
氮气纯度	≥99.999%
通讯接口	SMEMA
传输高度	900±30mm
支持重量	≥10KG
