AST SEL-31 单缸电磁泵选择性波峰焊

一、产品实拍

AST SEL-31是全功能三段式在线选择性波峰焊，集成选择性助焊剂喷涂、上下复合预热、精准单点焊接三大核心工序，模块化SMEMA标准在线设计，可灵活对接产线，适配各类PCB局部插件选择性焊接场景。

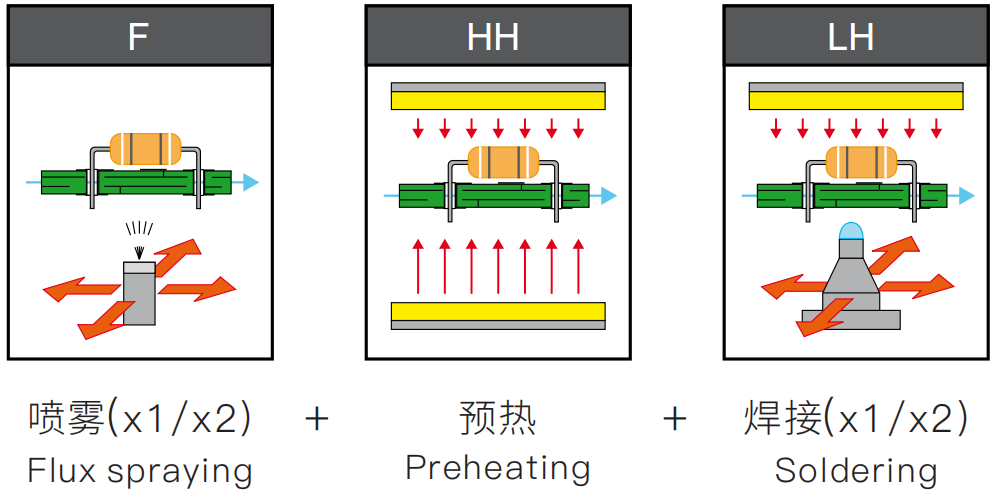

二、核心工艺路线

整机三段式独立工序，分段独立PCB运输导轨，并行作业提升产能：

1.在线进板 → 2. XY轴选择性助焊剂喷涂 → 3. 上热风+下红外复合预热 → 4. XYZ三轴精准选择性焊接 → 5. 在线出板


三、产品核心优势

• 全流程一体化在线机型

喷雾、预热、焊接三段集成，分段独立输送导轨，产线连续生产，大幅提升生产直通率。

• 复合式多级预热，适配复杂工艺

预热区底部红外+上部热风，焊接工位搭载顶部IR热补偿，避免PCB焊接掉温，满足厚板、多元件、温差敏感型PCB焊接需求。

• 高稳定电磁泵锡炉，焊接良率高

德国进口电磁泵驱动波峰，标配氮气在线温控保护，波峰高度自动校正，氧化渣少、焊点润湿性优，显著提升焊接直通率。

• 高精度伺服运动系统

喷涂XY双轴、焊接XYZ三轴全伺服驱动，全铝轻量化铸造平台，定位精度±0.05mm，运行平稳低噪音，带防尘防护结构。

• 全自主PC智能控制系统，工艺可追溯

自研Windows可视化操作软件，全参数电脑存储；单款PCB所有工艺数据（路径、温度、喷嘴、氮气参数等）归档存，完整日志分级权限管理，生产数据全程可追溯。

• 模块化标准产线对接

整机模块化布局，支持SMEMA通讯标准，可灵活搭配上下板机、AOI、载具回流等设备自由组线。

• 自动化运维功能，减少人工干预

标配喷嘴自动清洗、波峰高度自动校正；可选配MARK视觉定位、喷嘴堵塞检测、锡炉自动加锡，降低停机频次。


四、整机结构模块详解

（一）自主智能软件控制系统

1. 完全自主知识产权软件，Windows可视化界面，操作简单直观；
2. 三路实时CCD相机监控：喷涂、预热、焊接全程画面实时显示、视频回放；
3. 全参数数字化监控：温度、氮气压力、运动速度、波峰高度等实时采集；
4. 多元编程方式：Gerber文件导入、MARK相机扫描、实物扫描三种路径编程，支持离线编程，生产时同步编辑下一款产品程序；
5. 三级权限分级管理：操作员/管理员/供应商，自定义功能权限；完整操作、报警日志存储，满足生产追溯与品质审核；
6. 标准化工艺档案：单PCB文件统一存储板型、助焊剂、锡温、氮气、焊接路径等全套参数，一键调用复刻工艺；
7. 自动化校正周期设置：可自定义波峰校正、喷嘴清洗、MARK定位自动执行周期。

（二）高精度伺服运动平台

1. 喷涂：XY双轴全铝铸造平台；焊接：XYZ三轴一体化平台；
2. 全套松下伺服电机+驱动器，搭配上银直线导轨、TBI滚珠丝杆；
3. 轻量化刚性机身，带防尘挡板，避免助焊剂、锡渣腐蚀传动部件；
4. 运动速度最高200mm/s，累计定位误差≤0.05mm，焊点一致性强。

（三）选择性助焊剂喷涂模块

1. 标配进口压电高频喷射阀，适配固含量＜10%助焊剂，喷涂点均匀精细，喷涂宽度3~8mm；
2. 3L不锈钢恒压助焊剂储罐，压力稳定，不受助焊剂液位影响；配套1L清洗压力罐；
3. 可选配喷嘴堵塞自动检测，定时自检，杜绝少喷、漏喷不良；
4. 喷涂压力0.5~1.0bar，XY轴定位精度±0.05mm。

（四）上下复合预热系统

1. 预热段：顶部循环热风+底部短波红外射灯双重加热；
2. 焊接工位顶部增设红外热补偿，抑制焊接瞬间板面温降；
3. 总预热功率16.5Kw，温度调节区间25~200℃，热风功率、红外功率、加热时长均可软件独立调节；
4. 开放式加热仓，方便维护、清理红外灯管。

（五）电磁泵选择性锡炉模块

1. 13KG容量316L不锈钢锡槽，耐腐蚀无渗漏，外置发热板升温均匀，熔锡≤75分钟；
2. 德国进口电磁泵驱动波峰，波峰高度最高5mm，运行平稳无锡珠飞溅；
3. 标配5款磁吸式标准喷嘴：3/4/5/6/8mm，拆装快速；标配喷嘴自动清洗；
4. 独立氮气在线加热系统，氮气纯度≥99.999%，减少锡渣、提升焊点润湿性；
5. 全数字化管控：锡炉温度、氮气温度、波峰高度、液位实时监控，超温/低液位自动报警；
6. 快速插拔接线锡炉，更换无需重新布线；可选配自动加锡丝装置，低液位自动补锡，无需停线。

（六）分段式PCB输送机构

1. 喷涂预热段、锡炉段独立步进电机驱动导轨，分段控制互不干扰；
2. 不锈钢滚轮输送，耐磨顺滑，喷嘴可加工至板边5mm位置；
3. 侧边气动夹板定位机构，PCB运输无偏移；
4. 适配最大PCB尺寸508×460mm，板材承重≥10Kg，设备标准运输高度900±30mm。

（七）整机机架壳体

整机加厚钢结构焊接底座，底部加固基板抑制设备震动；全机身喷粉防锈防护，标配脚轮+支撑调平脚，整机尺寸2853×1645×1630mm，净重1600KG。


五、完整技术参数表

整机基础参数

输送模块

喷涂模块

预热模块

焊接锡炉模块

六、核心零部件品牌清单
